Per programmare Baofeng e kenwood - IZ8QKI amateur radio station

Semplice circuito di interfacca per programmare via RS 232 (seriale) le radio Baofeng e molte simili cinesi nonchè le Kenwood.Consiste di un adattatore di livello, porta il segnale della seriale a TTL e viceversa, funziona bene solo con RS232 VERE con gli adattatori per usb non và, per farla funzionare in questo secondo caso bisognerebbe alimentare il circuito, non con la tensione presente sui pin dell'adattatore ma con almeno una piletta da 9 volt, in teoria, non ho provato!

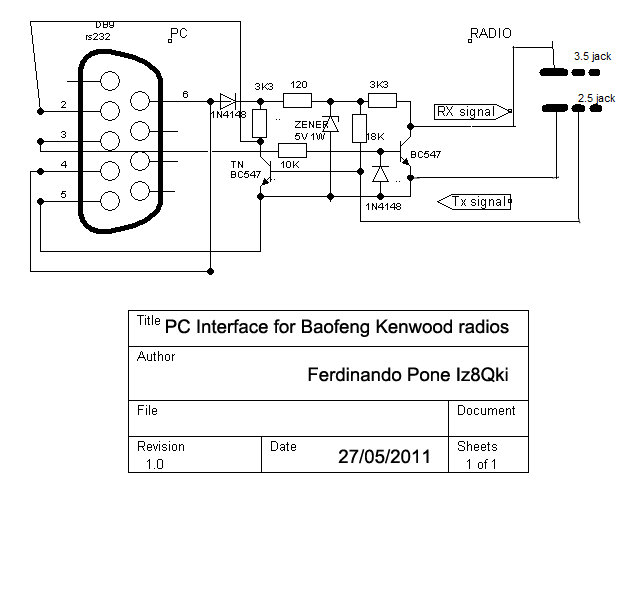

Visualizza Schema Interfaccia

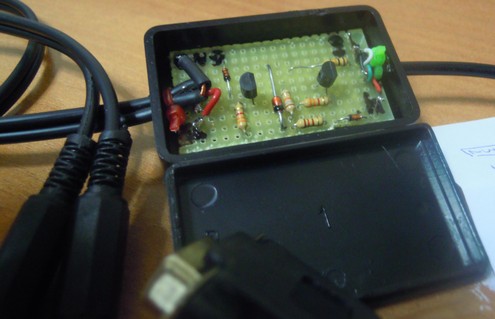

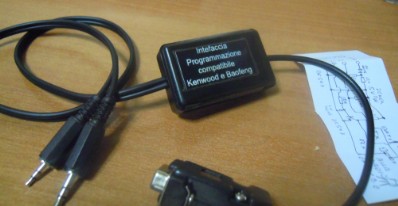

Ecco le foto di un esemplare da me assemblato.
Per il programma per gestione delle radio Baofeng clicca qui!
Per istruzioni sul programma Clicca qui.

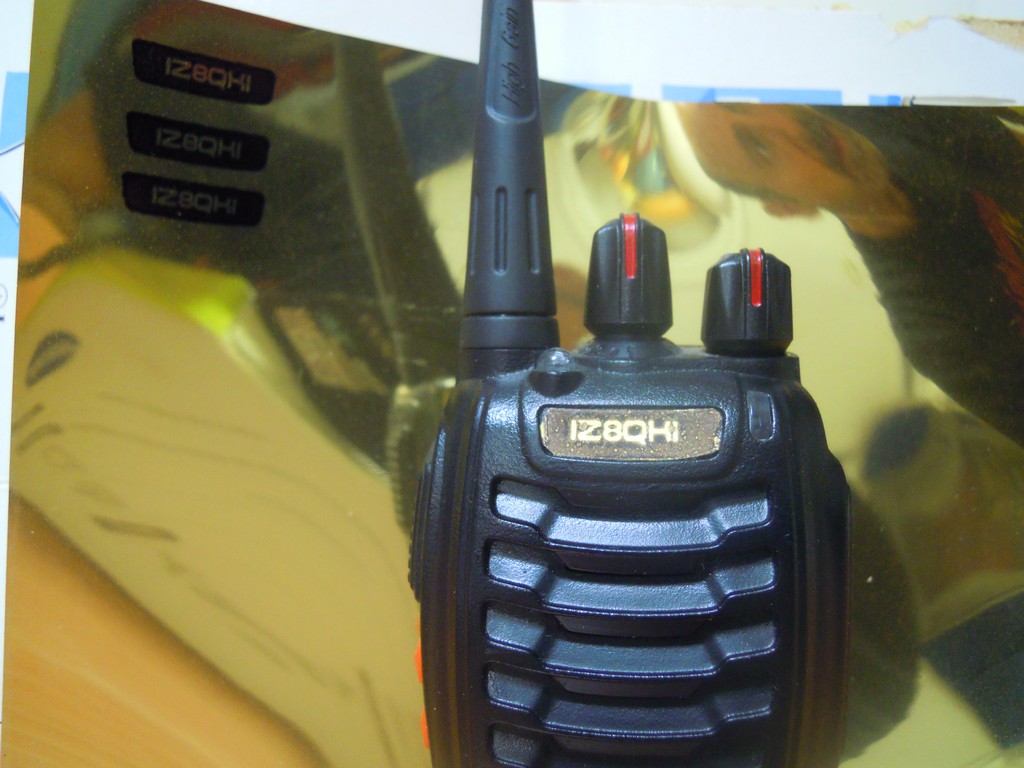

E se dopo la programmazione volessimo personalizzare la radio:
bene uno scanner una stampante e un foglio di plastica metallizzata o una
semplice carta fotografica e mettete il vostro nominativo al posto del logo di fabbrica...
Per i pigroni ecco file PSD(Photoshop) da modificare solo col proprio nominativo e stampare.

Attenzione! Per chi scarica il programma: leggere le istruzioni qui sul sito cosi da evitare di intasarmi di mail su richiesta di spiegazioni, specie sulla impostazione dei subtoni... Leggete e visionate i video che ho pubblicato qui e avrete tutte le spiegazioni! Cliccate su questo avviso per le istruzioni.
