Spesso molti quando decidono di cimentarsi nella costruzione di una interfaccia audio si trovano un grosso problema al momento in cui servono dei trasformatori di disaccoppiamento, o sono difficili da reperire o troppo costosi per quel che sono, allora ecco un paio di soluzioni, la più semplice è quella di recuperarli da vecchi modem analogici, dissaldarli è problematico perchè sono delicatissimi i punti di ancoraggio dei pin, meglio tagliare la basetta del circuito intorno allo stesso trasformatore e eliminare le piste di stampato, non si danneggiano e vanno benissimo sono a 600 Ohm di impedenza, non sempre però il rapporto e 1/1.
Altro sistema e quello di autocostruirli e vi assicuro non è difficile perché le potenze in gioco sono irrisorie, ma come farli ?
Un paio di dritte... Trovate anche nella pattumiera qualche vecchio alimentatore per pc, noterete che dentro vi sono molti piccoli trasformatori con i nuclei in ferrite , bene prendete i piu piccolini dissaldateli, qui è facile poiché questi alimentatori sono sempre costruiti non in SMD ma con componenti diciamo normali...
Ovviamente non sono adatti allo scopo perché hanno avvolgimenti troppo miseri, allora cercate di smontarli, con qualche colpetto i nuclei in ferrite si aprono, di solito hanno una lamella di ferro che li circonda basta aprire questa e il nucleo si libera, se anche dovesse spezzarsi non importa riattaccandolo con Cianoacrilico funzionerà di nuovo, ora avendo il piccolo nucleo in plastica eliminate del tutti gli avvolgimenti originali,su questo bisogna avvolgere il primario ed il secondario con un filo il più sottile che si riesce a trovare, e qui altro problema che io ho risolto con pochi spiccioli: comprate da un qualsiasi cinese o negozio di quelli tutto a 50 cent un orologino  a quarzo di quelli a lancette (a volte anche questo lo trovate nella pattumiera di prima), lo smontate e prendete il filo dallo elettromagnete che ci sta dentro , e sottilissimo ci fate primario e secondario per due trasformatori, e otterrete gli avvolgimenti con almeno un 40 ohm di resistenza.

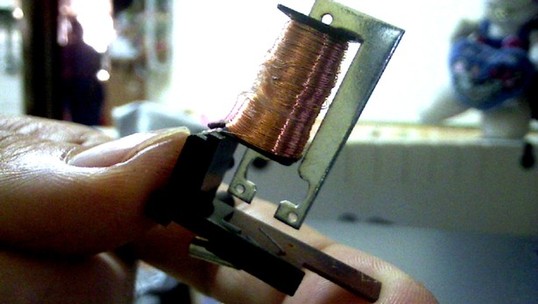

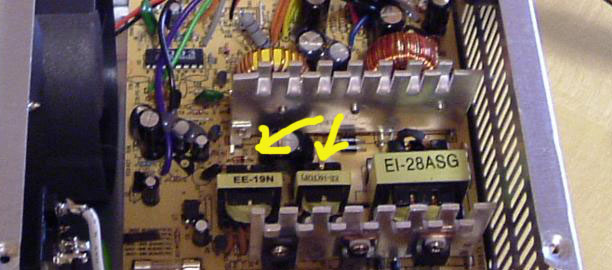

Le freccie indicano i trasformatorini utilizzabili, in questa altra foto vediamo l'elettromagnete  smontato da un orologio a quarzo di tipo economico a lancette:

questa bobina ha circa 250 ohm di resistenza e parecchio filo basta per fare 4 avvolgimenti da almeno 100 spire ciascuno per costruire due trasformatorini.

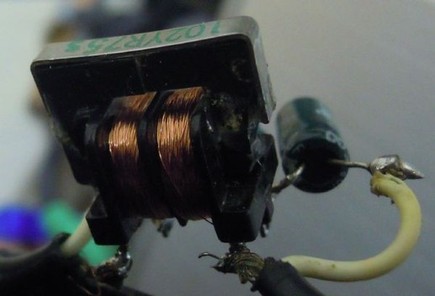

Ecco un esemplare appena collegato nell'interfaccia:

Questo ha il nucleo in ferrite un poco rovinato ma vi assicuro fa il suo lavoro benissimo!
Attenzione a quando fate gli avvolgimenti a farli nello stesso verso di rotazione!
Buon divertimento.
