Migliorare la modulazione con equalizzatore o processore esterno.
tag radioamatori ham radio cb frequenza ferdinando pone iz8qki baofeng icom kenwood yaesu alinco MHz KHz GHz
Qui vi presento una cosina molto utile a chi vuole inserire un equalizzatore od un apparecchiatura audio esterna alla radio atta a elaborare la propria modulazione.
Qui vi presento una versione adatta alle radio ICOM con presa modulare a 8 pin es IC-
Ma può essere una idea ed è fattibile con qualsiasi radio.
Io la ho fatta per il mio 7000.

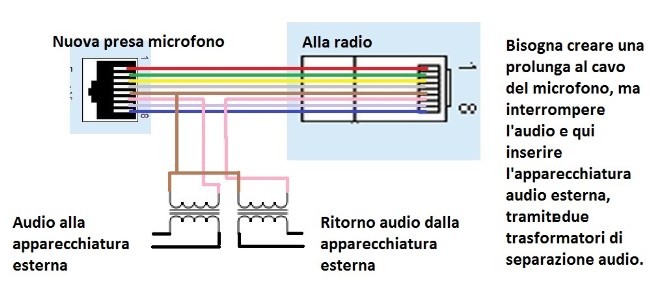

Con questo semplice sistema potrete collegare qualsiasi input audio alla radio, ed al tempo stesso conservare TUTTE le funzioni del microfono, quindi non solo PTT ma tutti gli eventuali altri tasti.

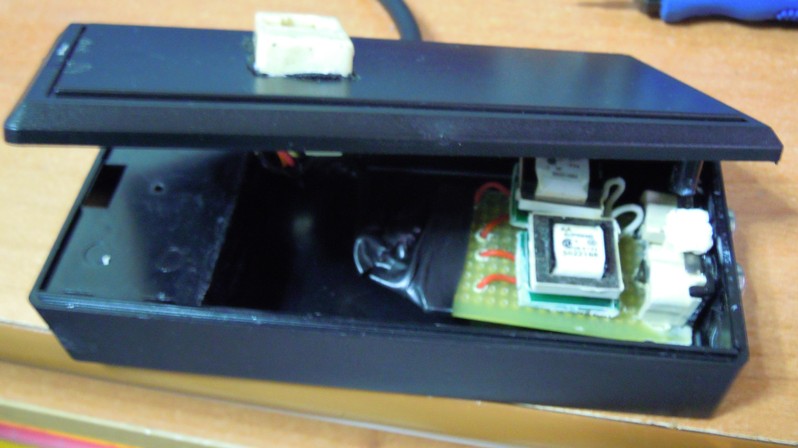

I due trasformatorini audio si possono autocostruire come spiego in un altro articolo qui sul sito,
oppure si possono recuperare da vecchi modem telefonici, per intenderci i vecchi V90, dove vi è sempre un trasformatore, in tal caso non dissaldatelo perchè si rompe quasi sicuramente ma semplicemente tagliate il circuito stampato seguendo il perimetro del trasformatore e poi vi saldate del fili sotto ai terminali dello stesso!
I trasformatori non sono sempre necessari, ma li consiglio vivamente poichè sono un netto ostacolo a rientri di RF o altri disturbi!Inoltre la presenza dei trasformatori permette di collegare le apparecchiature audio esterne come BILANCIATE il che permette cavi di collegamenti lunghi esenti da qualsiasi disturbo! Consiglio se possibile di utilizzare apparecchi mono canale, inutile predere equalizzatori o preampli stereo!

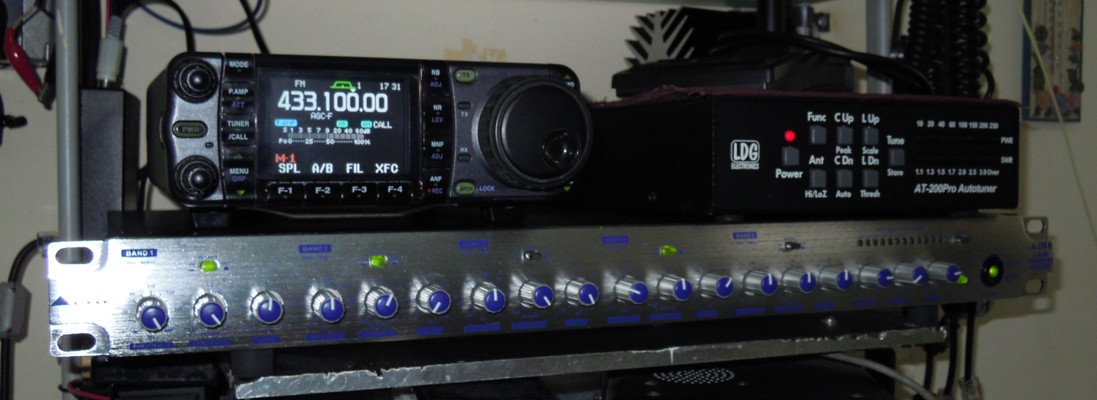

Io utilizzo un Ottimo equalizzatore parametrico a 5 bande, e adatto molto bene qualsiasi microfono.
