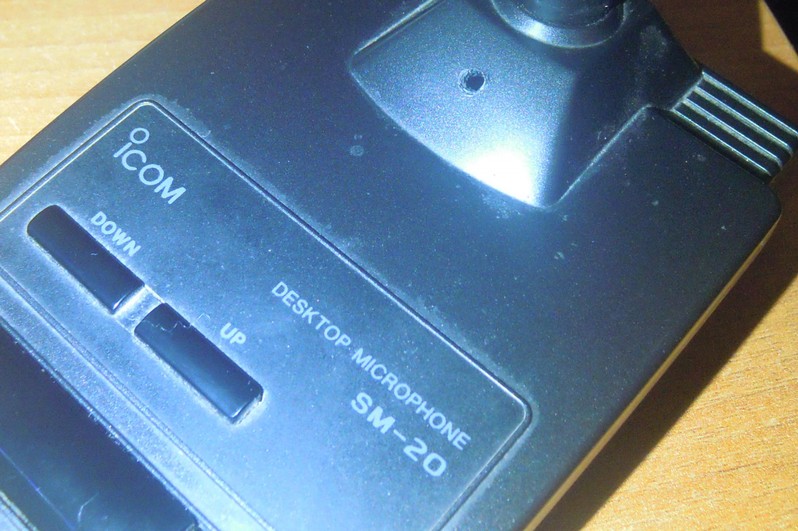

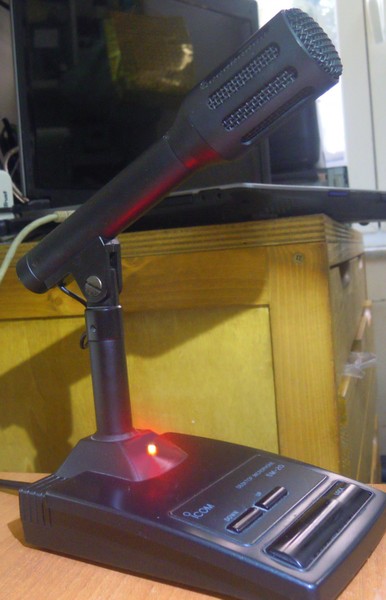

Il microfono SM-
Osservando il funzionamento del PTT si vede che consiste nel chiudere un contatto verso la massa.
Quindi non è possibile inserire direttamente il Led.
Come ovviare.... Una occhiata ad un altro micro icom, il palmare HM151, è visto come è stato fatto li, un transistor che provvede a fare da interruttore per il Led.

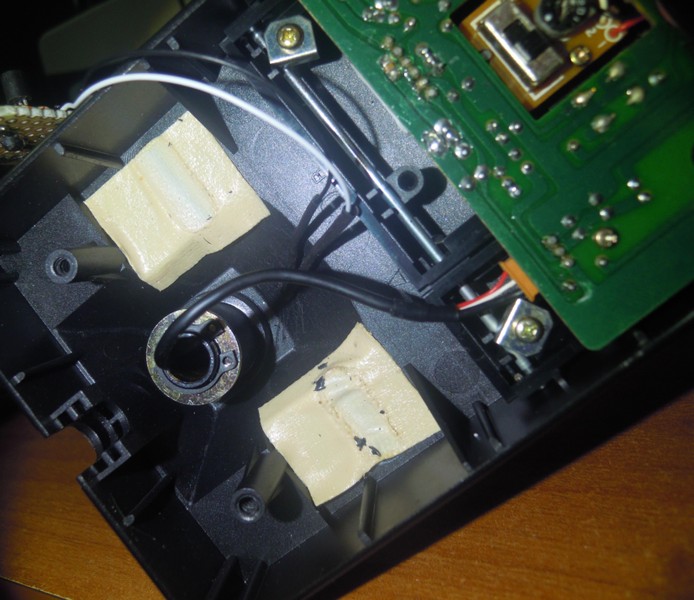

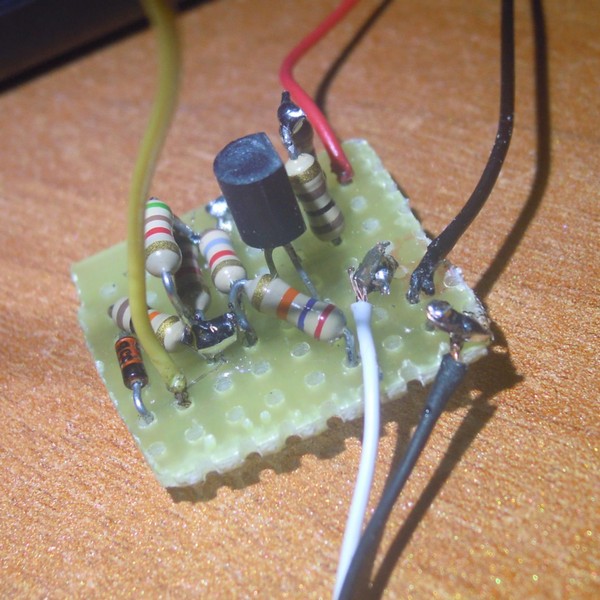

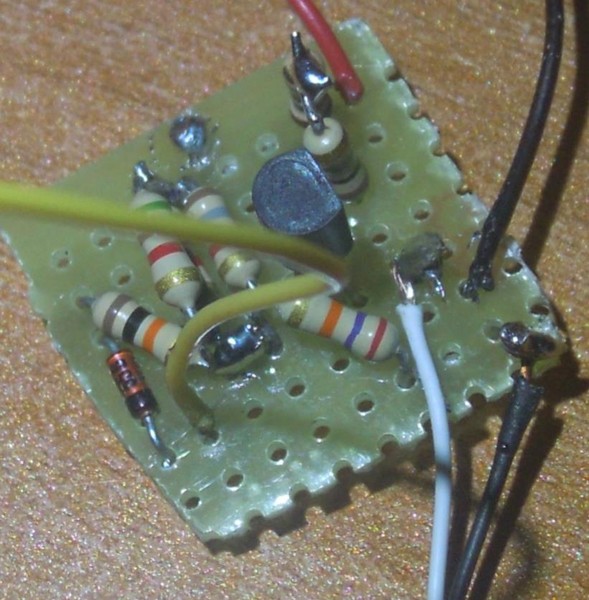

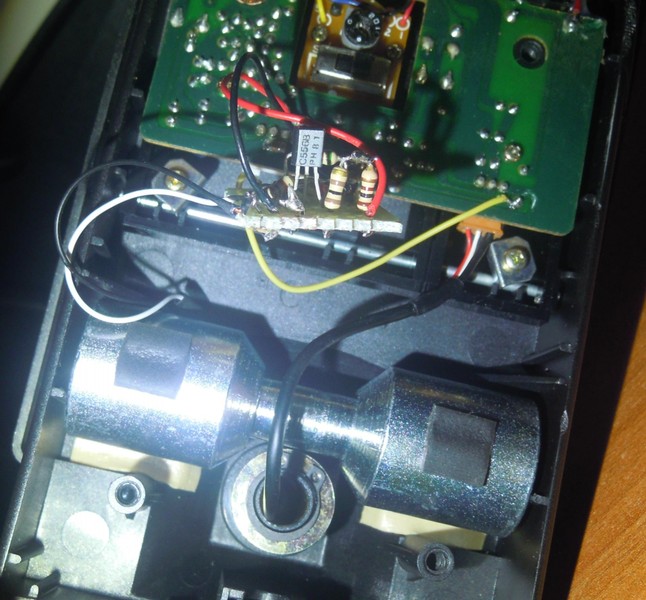

Quindi il Led un transistor e 2 resistenze ed un paio di diodi risolvono egregiamente il problemino.

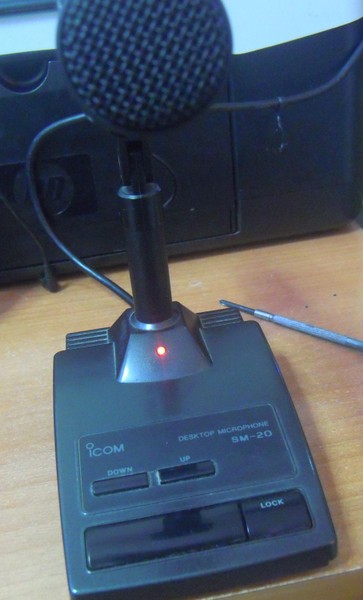

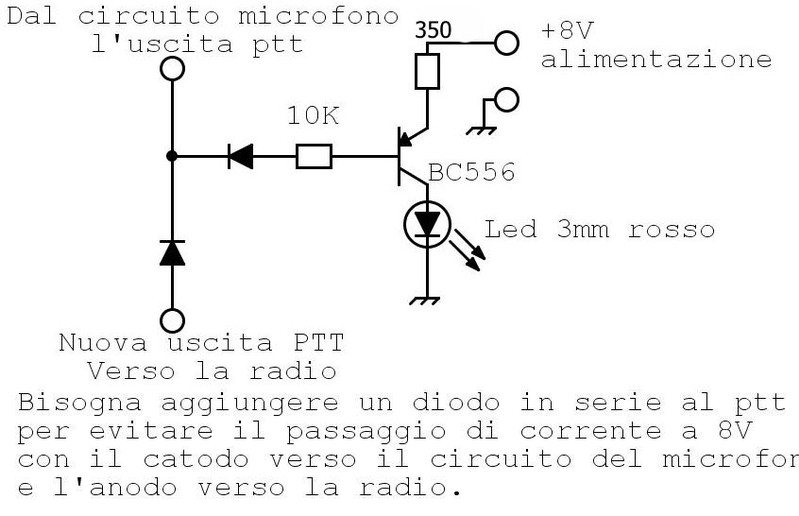

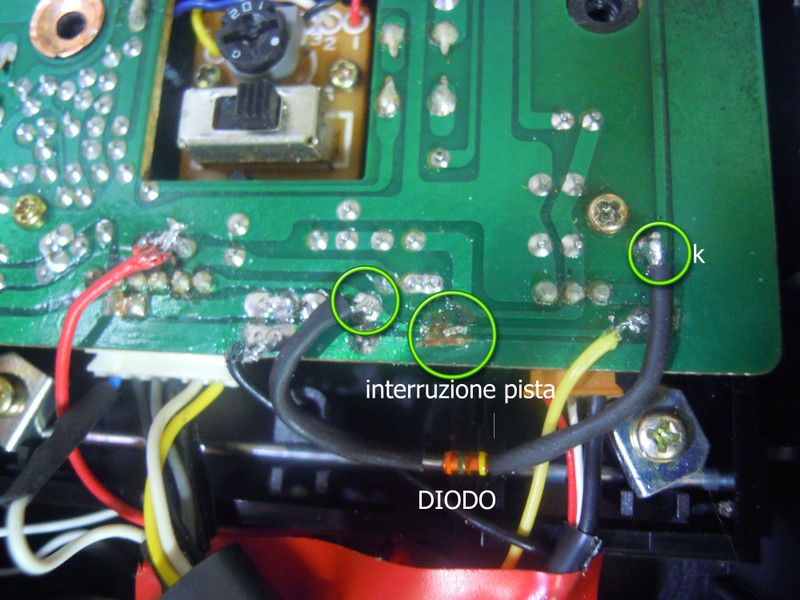

Lo schema a fianco vi mostra il circuitino, un transistor PNP serve allo scopo, Il diodo che va inserito sullo stampato del microfono, in serie alla uscita PTT impedisce che la piccola tensione presente venga trasmessa alla radio, va bene uno qualsiasi tipo 1n4148 e simili.
