Collegare un frequenzimetro per leggere la frequenza in TX senza nessun collegamento diretto
Mi sono trovado un bel dì a cercare una soluzione a questo semplice problema: far leggere senza problemi la frequenza in trasmissione di un RTX senza eseguire nessun collegamento diretto alla radio ne tantomeno aprirla!
Si tratta di RF quindi la via logica più semplice sarebbe quella INDUTTIVA.
Ok è giusto, ma come ottenere questa induzione di segnale? Una bobinetta collegata al frequenzimetro da avvicinare al tx in trasmissione, sembra facile, ma tentate è vedete se riuscite a leggere in modo stabile qualcosa, forse avvicinandosi all'antenna, od ad un carico fittizio si riesce, ma io voglio leggere in un RTX collegato ed in opera, quindi collegato ad una antenna esterna e quindi distante, non come nel caso di un portatile bibanda dove la antenna la abbiamo praticamente in mano!
Pensa e ripensa, dando uno sguardo alle cianfrusaglie del cassetto del ciarpame che ti vedo? Uno di qui bei barilotti di ferrite del tipo apribile da inserire sui cavi sperando di minimizzare presenze non desiderate di RF, uno abbastanza grande da andar bene anche sui cavi tipo gli Rg213 e similia...
Dallo sguardo allla accensione della solita lampadina passa un attimo!
Perché non provare ad utilizzare questo per prelevare appunto tramite induzione una piccolissima parte di RF da inviare al frequenzimetro?
Bene si passa subito a sperimentare......

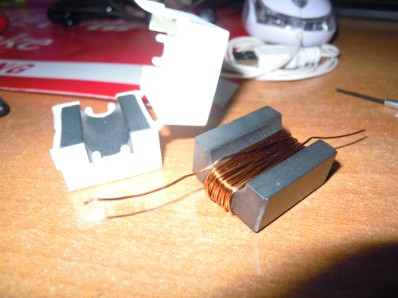

Eccolo qui il "barilotto sul quale ho subito avvolto una 20ina di spirte di filo smaltato... Proviamo..
No il risultato è deludente riesco a leggere sulla bande basse senza problemi ma appea salgo un poco gia sui 40 metri perde di sensibilità e occorre aumentare i watt in trasmissione quasi al massimo per avere una lettura stabile, non và si deve fare di meglio... Faccio prove ad aumentare e a diminuire le spire, scopro che con meno spire va meglio sulle frequenze più alte, questo era anche facile da intuire... Quindi inizio a provare varie quantità finchè vedo che con tre spire riesco a leggere abbastanza bene tutta la hf...

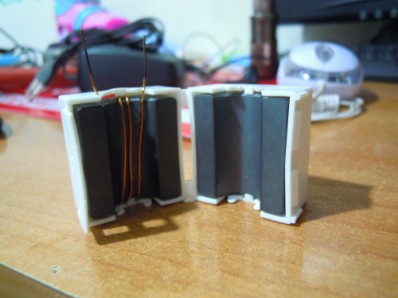

Ecco qui vediamo le tre spire!
Inizio a provare e va benissimo fino ai 30 metri, salendo di frequenza perde di sensibilità e sui 28 ci risiamo serve troppa potenza per una lettura stabile, dimenticavo di dire ma è abbastanza ovvio che la fequenza la misuro in CW o FM...
Continuo a provare ed aggiungo una altra bobina di una sola spira...

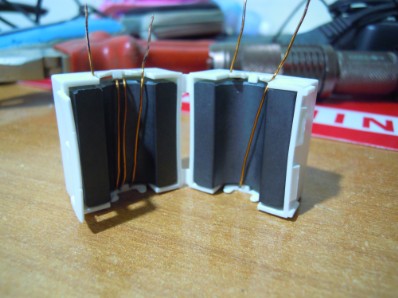

Ecco qui ora due bobine faccio i test e con la seconda si va benissimo dai 10MHz a salire ma non sui 50...Fino ai 30MHz basta una emissione di meno di un Watt per leggere stabilmente la frequenza...

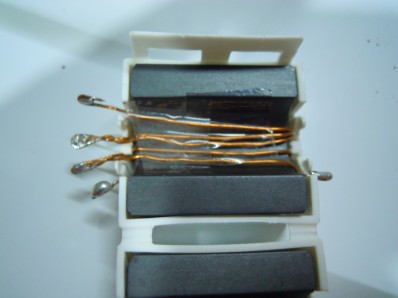

Ecco il risultato finale.... Faccio una bobina con prese intermedie da utilizzare secondo la frequenza che devo misurare e la cosa funge benissimo faccio un totale di 5 spire con prese alla prima alla terza ed alla quinta, in secondo momento ne aggiungo anche una a mezza spira, sperando di riuscire sui 50Mega ma niente non và, forse qui sarà il nucleo di ferrite non buono per queta frequenza più alta...
Collegando da 0 alla 1 leggo senza problemi 28, 24,21,18MHz alla terza i 10, 7, 3.5 ed alla 5 gli 1.8MHZ quindi tutta la HF!
La 50 la leggo con la 1, o la mezza spira ma mi servono tutti i 100Watt per una lettura stabile.

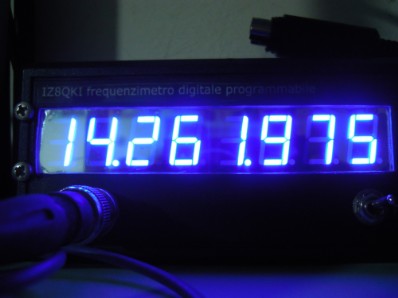

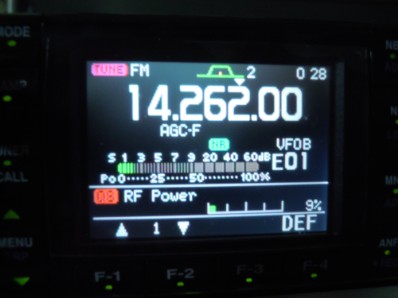

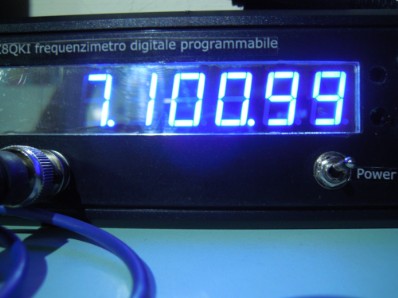

Ecco la prova di lettura , come si vede tutto ok un errore di 25Hz, insomma nulla....

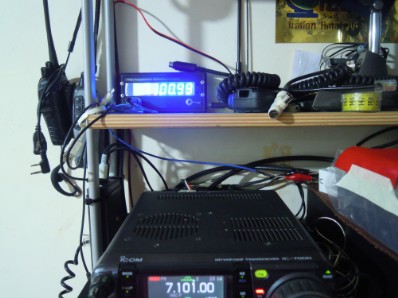

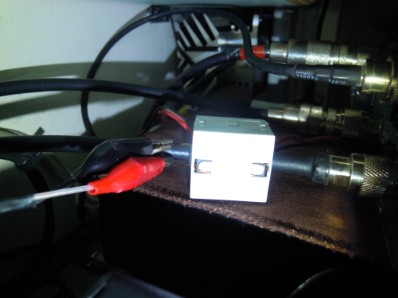

La sonda la applico sul cavo che va da radio a rosmetro o acordatore in modo che sia su una tratta di cavo ove non vi sia R.O.S.
Come avrete visto sistema semplice affidabile economico e sensa nessun contatto diretto!!!
